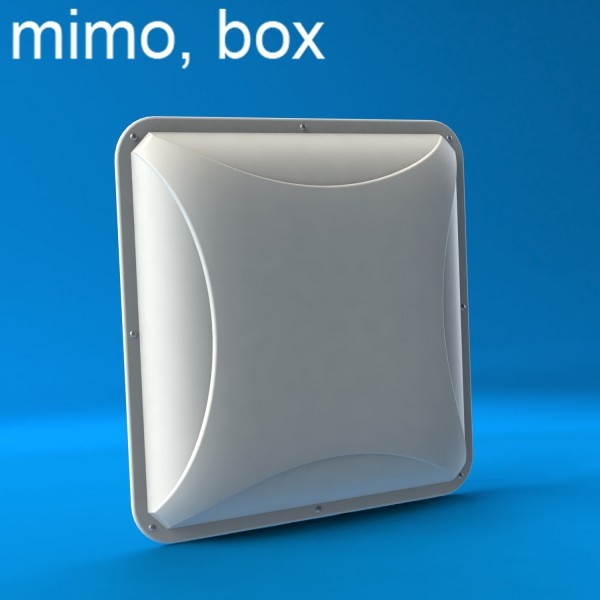

Антенна Petra BB Mimo 2x2 Box для мобильного интернета
Антенна Petra BB Mimo 2x2 Box для мобильного интернета

Далее
Доступно изображений: 4

Антенна Petra BB Mimo 2x2 Box для мобильного интернета

3100.00 руб.
3900.00 руб.


Артикул Petra BB Mimo 2x2 Box
В наличии: 5 шт.



Панельная антенна PETRA Broad Band MIMO 2x2 BOX предназначена для использования в комплекте с универсальными широкополосными модемами стандарта LTE2600, UMTS2100, WCDMA, HSDPA, HSUPA и др. диапазона 1,7-2,7 ГГц. PETRA BB MIMO 2x2является узконаправленой и рекомендуется к применению на значительном удалении от базовой станции. Благодаря поддержки антеной технологии MIMO 2x2, скорость передачи данных может достигать 100Мб/с. Герметичный бокс позволяет разместить модемы типаЕ392,E3276(М150-1) и др. в непосредственной близости от антенны и получить более высокий уровень сигналов 3G, 4G LTE на входе модема. Связь модема с компьютером или роутером усуществляется посредством USB-удлинителя (до 5 метров).



PETRA BB MIMO 2x2 BOXимеет уникальную конструкцию, позволяющую ей работать как в стандарте 3G, так и в 4G. Антенна имеет 2 входа/выхода. С 1-го выхода на модем поступают усиленные сигналы в диапазоне 1700-2700МГц, которые соответствуют стандартам GSM1800, EDGE, UMTS2100,WCDMA,HSDPA,HSUPA,LTE2600. Благодаря этому, вход №1 является основным. С 2-го выхода на модем поступают усиленные сигналы в диапазоне 2500-2700МГц,которые соответствуют стандару LTE2600. Таким образом вход №2 позволяет антенне поддерживать технологию MIMO 2x2 в стандарте 4G LTE2600.Ниже на рисунке приведена схема поясняющая режим работы новой антенны в связке с "всеядным" модемом Huawei E392.

По входу №1 антенна принимает сигналы с вертикальной поляризацией в диапазоне 1700-2700МГц, и обладает коэффициентом усиления 12-14.5dBi.По входу №2 антенна принимает сигналы с горизонтальной поляризацией в диапазоне 2400-2700МГц, и обладает коэффициентом усиления 14.0-14.5dBi.

Пигтейлы в комплект не входят.

Электрические характеристики антенны PETRA BB MIMO 2x2

Рабочий диапазон частот по входу №1, МГц

1700-2700

Рабочий диапазон частот по входу №2, МГц

2400-2700

Усиление,dBi

12,0-14,5

Ширина ДН в Н-плоскости, град

30

Ширина ДН в Е-плоскости, град

30

Уровень боковых лепестков, не более

-12dB

Развязка между портами в диапазоне 2400-2700МГц, не менее

30dB

Входное сопротивление, Ом

50

КСВ в рабочем диапазоне частот на входах, не более

1,5

Допустимая мощность, Вт

10

Поляризация принимаемых/излучаемых волн по входу №1

вертикальная

Поляризация принимаемых/излучаемых волн по входу №2

горизонтальная



Механические характеристики

Масса, г

1000

Крепление

мачта диаметром 20-52мм

Диапазон рабочих температур,гр. Цельсия

-40....+60

Габаритные размеры без крепления, м

0,24х0,24х0,06

Допустимая скорость ветра, м/сек

50

Разъемы

2 х SMA-male

Материал защитного кожуха

Поликарбонат с защитой от ультрафиолетового излучения

Материал антенны

Оцинкованная сталь

Материал крепления

сталь

Защитное покрытие

порошковая полимерная краска
